Diagrama de causa e efeito: como funciona e como usar na linha de produção

O diagrama de causa e efeito organiza possíveis causas de um problema específico em processos produtivos.

Na linha de produção, ajuda equipes a entenderem os fatores que podem estar impactando a qualidade, eficiência ou segurança de um produto ou operação.

Ao mapear causas em categorias como mão de obra, máquinas, materiais e métodos, o diagrama permite análises mais precisas e decisões baseadas em dados.

Neste artigo, entenda como o diagrama é estruturado, as principais vantagens e como aplicar nas linhas de produção. Confira!

O que é o diagrama de causa e efeito?

O diagrama de causa e efeito, também conhecido como diagrama de Ishikawa ou espinha de peixe, é uma ferramenta utilizada para identificar e organizar visualmente as possíveis causas de um problema.

Seu formato em “espinha” estrutura o raciocínio e classifica as origens das falhas em categorias como máquinas, métodos, materiais, mão de obra, entre outras.

Essa representação facilita o diagnóstico, permitindo que os profissionais analisem de forma mais clara os fatores que podem estar contribuindo para um determinado defeito ou ineficiência na atividade.

Como o diagrama é estruturado?

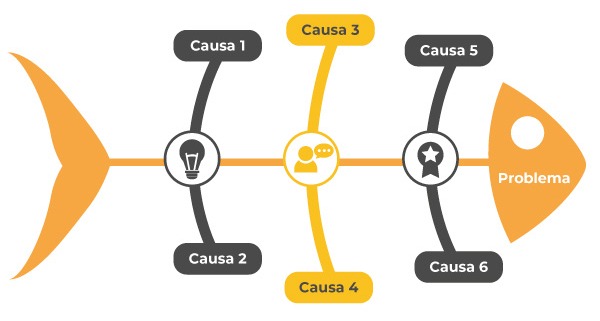

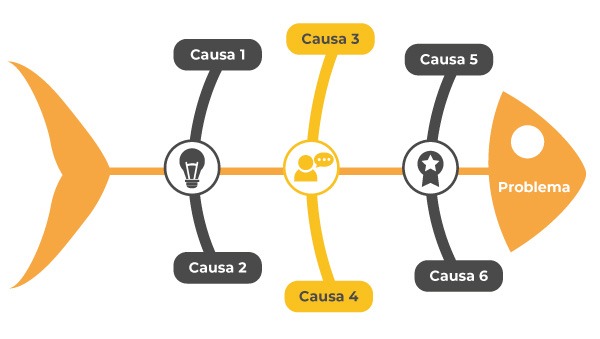

O diagrama de causa e efeito é estruturado visualmente como uma espinha de peixe, onde a “espinha central” representa o problema a ser analisado, geralmente colocado na extremidade direita do desenho.

A partir dessa espinha principal, surgem ramificações diagonais que indicam os grupos de causas principais, tradicionalmente divididos em categorias como método, máquina, mão de obra, material, meio ambiente e medição.

Em cada uma dessas ramificações, as possíveis causas são detalhadas e subdivididas, explorando os fatores que podem estar contribuindo para o problema. Essa organização facilita uma análise sistemática e colaborativa, orientando a busca por soluções mais eficazes.

Vantagens do uso do diagrama na indústria

O uso do diagrama de causa e efeito na indústria torna a análise de problemas mais objetiva ao organizar visualmente as possíveis origens dos desvios, facilitando a identificação da causa raiz.

Essa ferramenta promove uma visão sistêmica, incentiva o trabalho colaborativo entre diferentes áreas e evita soluções superficiais que geram retrabalho.

Ao atacar diretamente as causas reais, contribui para tarefas mais estáveis, produtivas e com menos falhas.

Dentre as principais vantagens, estão:

• Análise visual: facilita a compreensão da questão ao apresentar suas possíveis causas de forma clara e organizada;
• Foco na causa raiz: reduz a probabilidade de ações corretivas paliativas, direcionando esforços para a origem real do desvio;
• Melhoria do trabalho em equipe: estimula a participação de diferentes áreas no levantamento e análise das causas, fortalecendo a colaboração;
• Redução de retrabalho: ao resolver o problema de forma definitiva, evita que a falha volte a ocorrer, economizando tempo e recursos;
• Tomada de decisão mais assertiva: com uma análise mais precisa, as soluções propostas são mais eficazes e alinhadas com os objetivos da produção.

>> Baixe o nosso ebook: Neoindustrialização e o futuro da produção no Brasil

Como montar um diagrama de causa e efeito passo a passo

Montar um diagrama de causa e efeito é simples, mas exige organização e participação ativa da equipe.

 A seguir, listamos o passo a passo para aplicar o método:

1. Definir o problema a ser analisado

O primeiro passo é descrever com clareza o problema que será investigado.

A descrição deve ser específica, mensurável e de interesse real para a produção. Um bom exemplo é “aumento no número de retrabalhos na linha X”. Essa definição orienta todo o processo de análise.

2. Escolher a equipe envolvida

Monte um grupo multidisciplinar, com profissionais de áreas diferentes da indústria que tenham relação com a questão. A diversidade de pontos de vista enriquece a análise e encontra causas que poderiam passar despercebidas. Quanto mais integrados estiverem os colaboradores, melhor o resultado.

3. Identificar as categorias de causa

Utilize as categorias clássicas – método, máquina, mão de obra, material, meio ambiente e medição – ou adapte conforme a realidade da empresa. Elas servem como base para agrupar as causas e tornar a análise mais sistemática.

4. Levantar possíveis causas com a equipe

Promova um brainstorm guiado para listar causas relacionadas a cada categoria. Evite julgamentos nessa fase e incentive a participação de todos. O objetivo é mapear o máximo de possibilidades que possam estar contribuindo para o problema.

5. Desenhar o diagrama

Com a questão no centro da espinha principal, desenhe as ramificações para cada categoria. Em cada uma delas, conecte as causas levantadas. O visual do diagrama facilita o entendimento e torna a análise mais acessível para todos os envolvidos.

6. Priorizar causas e direcionar ações

Depois de desenhado o diagrama, deve ser realizada uma análise com os profissionais sobre quais causas têm maior impacto ou frequência. Com base nisso, defina ações corretivas focadas nas prioridades. Essa etapa garante que o esforço será concentrado nas soluções mais relevantes.

Aplicações do diagrama na linha de produção

O diagrama de causa e efeito é uma ferramenta versátil e estratégica quando aplicada à rotina da linha de produção, contribuindo para resolver problemas pontuais e também para aprimorar processos de forma contínua.

Abaixo, veja como essa ferramenta pode ser aplicada em diferentes frentes da fabricação industrial.

Identificação de falhas recorrentes nos processos

O diagrama é ideal para investigar defeitos que se repetem em produtos ou paradas frequentes de máquinas. A partir da análise, é possível mapear fatores como falhas operacionais, desgastes em equipamentos ou uso de materiais inadequados.

Com essa visão, as equipes direcionam ações corretivas com mais precisão, além de evitar a repetição de erros por falta de diagnóstico adequado. O resultado é um processo mais confiável e com menos interrupções.

Apoio em ações corretivas e preventivas

Durante a análise de não conformidades, o diagrama encontra causas reais, evitando que decisões sejam baseadas em achismos. Isso é essencial para definir ações corretivas que eliminem o problema na raiz.

Da mesma forma, identifica fatores de risco antes que gerem falhas, fortalecendo a prevenção. A ferramenta pode ser usada em auditorias, reuniões de qualidade ou como parte de planos de ação.

Melhoria contínua com foco na eficiência

Métodos como Lean Manufacturing e Kaizen se beneficiam muito do uso do diagrama de causa e efeito, facilitando o levantamento de gargalos, desperdícios e variações que impactam a produtividade.

Ao organizar essas causas por categorias, é possível propor melhorias direcionadas a cada área. A ferramenta ainda estimula o pensamento crítico e o envolvimento do time na busca por soluções, gerando ganhos reais em agilidade, qualidade e redução de custos ao longo do tempo.

>> Quer tornar sua produção mais eficiente e com menos falhas? Baixe agora o nosso ebook sobre robotização industrial e veja como aplicar essa tecnologia na montagem de peças eletrônicas!
